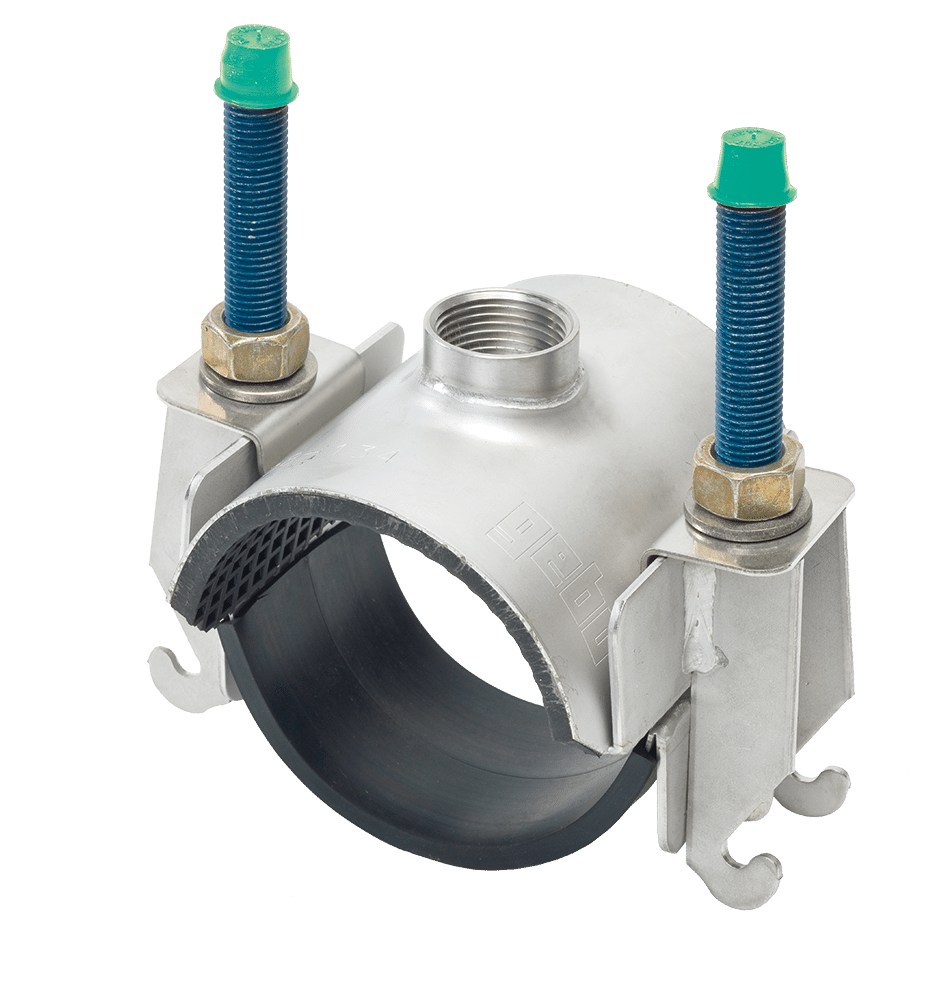

Gebo Unifix siodło z odejściem gwintowanym

O naszych siodłach z odejściem gwintowanym:

Nadają się do tworzenia rozgałęzień w rurach wodociągowych lub gazowych (Uwaga: w przypadku rur gazonośnych tylko na zewnątrz budynków).

Siodła wykonane są ze stali nierdzewnej 1.4301 (V2A) podobnej do AISI 304 i są dostępne z uszczelkami EPDM (dla wody) lub NBR (dla gazu).

Opaski są również wykonane ze stali nierdzewnej, a wnętrze wyłożone gładkim gumowym kołnierzem. Zapobiega to uszkodzeniom, szczególnie w przypadku rur z tworzywa sztucznego, oraz ślizganiu się siodła.

Odejście z gwintem wewnętrznym:

½” – ¾” – 1″ – 1 ¼” – 1 ½” – 2″

Długość:

125 mm przy rozgałęzieniach do 1 ¼”; 150 mm przy rozgałęzieniach do 1 ½”

Siodło z odejściem

z gwintem wewnętrznym

Długość [mm]	Rozmiar gwintu [cal]	Nr katalogowy
88 – 110	1/2"	51.21.088110.12.1
DN 80	3/4"	51.21.088110.12.2
	1"	51.21.088110.12.3
	1 1/4"	51.21.088110.12.4
108 – 134	1/2"	51.21.108134.12.1
DN 100	3/4"	51.21.108134.12.2
	1"	51.21.108134.12.3
	1 1/4"	51.21.108134.12.4
	1 1/2"	51.21.108134.12.5
	2"	51.21.108134.12.6
114 – 139	1/2"	51.21.114139.12.1
DN 125	3/4"	51.21.114139.12.2
	1"	51.21.114139.12.3
	1 1/4"	51.21.114139.12.4
	1 1/2"	51.21.114139.12.5
	2"	51.21.114139.12.6
138 – 160	1/2"	51.21.138160.15.1
DN 150	3/4"	51.21.138160.15.2
	1"	51.21.138160.15.3
	1 1/4"	51.21.138160.15.4
	1 1/2"	51.21.138160.15.5
	2"	51.21.138160.15.6
159 – 180	1/2"	51.21.159180.15.1
DN 175	3/4"	51.21.159180.15.2
	1"	51.21.159180.15.3
	1 1/4"	51.21.159180.15.4
	1 1/2"	51.21.159180.15.5
	2"	51.21.159180.15.6
190 – 218	1/2"	51.21.190218.15.1
DN 200	3/4"	51.21.190218.15.2
	1"	51.21.190218.15.3
	1 1/4"	51.21.190218.15.4
	1 1/2"	51.21.190218.15.5
	2"	51.21.190218.15.6
216 – 238	1/2"	51.21.216238.15.1
DN 225	3/4"	51.21.216238.15.2
	1"	51.21.216238.15.3
	1 1/4"	51.21.216238.15.4
	1 1/2"	51.21.216238.15.5
	2"	51.21.216238.15.6
230 – 260	1/2"	51.21.230260.15.1
DN 250	3/4"	51.21.230260.15.2
	1"	51.21.230260.15.3
	1 1/4"	51.21.230260.15.4
	1 1/2"	51.21.230260.15.5
	2"	51.21.230260.15.6
265 – 285	1/2"	51.21.265285.15.1
DN 275	3/4"	51.21.265285.15.2
	1"	51.21.265285.15.3
	1 1/4"	51.21.265285.15.4
	1 1/2"	51.21.265285.15.5
	2"	51.21.265285.15.6
