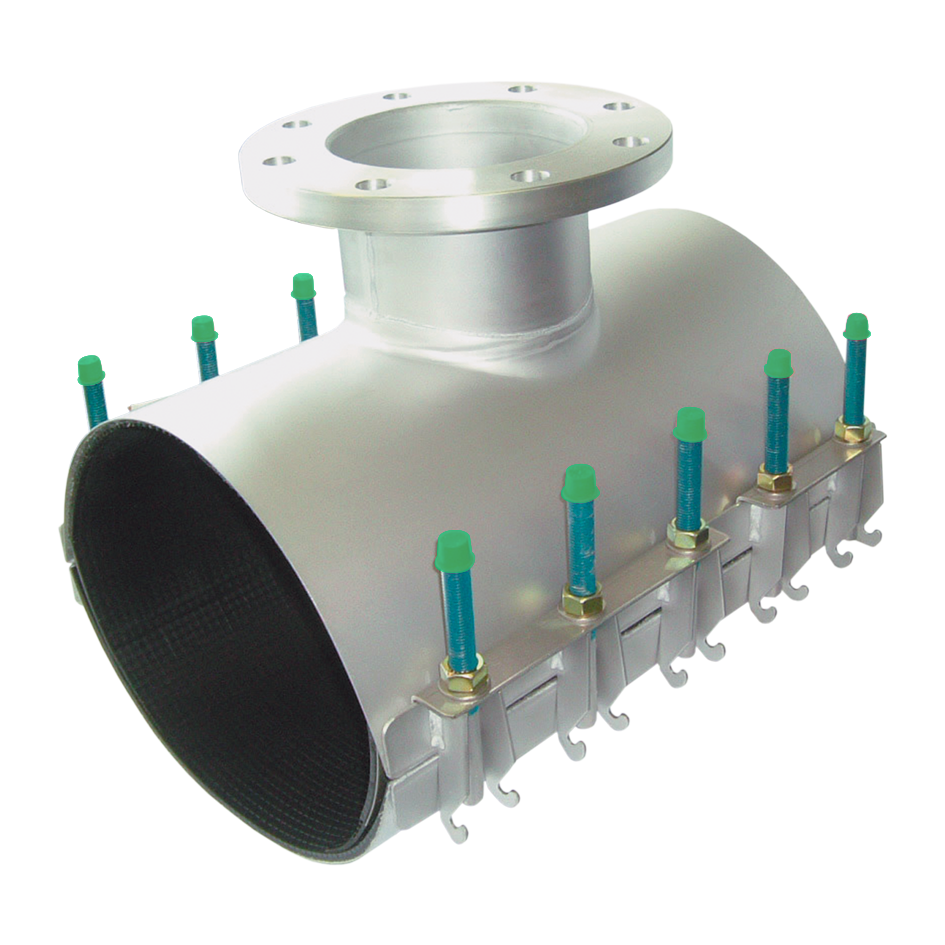

Maxi z połączeniem flanszowym

O naszej Maxi z połączeniem flanszowym::

Wersja flanszowa jest dostępna tylko dla dwu- lub trzyczęściowych obejm typu Maxi i pasuje do zakresów od 88-110 mm do 768-798 mm. Długości montażowe są opcjonalnie 300, 400, 500, 600, 800 i 1000 mm.

Dla rur o średnicy zewnętrznej od 545 mm opaski Maxi dostarczane są standardowo w wersji trzyczęściowej.

Wszystkie produkty dostępne są również w wersji ze stali nierdzewnej V4A.

Poziomy ciśnienia:

Poziomy ciśnienia różnią się w zależności od średnicy zewnętrznej rury, użytych materiałów i wersji kołnierza. Ciśnienia podane w tabeli mają charakter wyłącznie orientacyjny:

Wymiar zew. rury [mm]	Klasa ciśnienia [bar] Woda	Klasa ciśnienia [bar] Gaz
88–210	16	4
216–410	10	3
420–798	6	2

Maxi 2

Z odprowadzeniem kołnierzowym

Kołnierz	Ø zewnętrzna rury w [mm]	Długość	Adapter kołnierza
DN 50	88 – 110	300	PN 10 / 16
DN 65	88 – 110	300	PN 10 / 16
DN 80 PLUS	88 – 110	400	PN 10 / 16
DN 80	108 – 128	400	PN 10 / 16
DN 100 PLUS	108 – 128	400	PN 10 / 16
DN 100	133 – 153	400	PN 10 / 16
DN 125	135 – 155	400	PN 10 / 16
DN 150 PLUS	158 – 180	400	PN 10 / 16
DN 150	169 – 189	400	PN 10 / 16
DN 200 PLUS	210 – 230	500	PN 10
DN 200, 8 otworów	240 – 260	500	PN 10
DN 200, 12 otworów	240 – 260	500	PN 16
DN 250 PLUS	240 – 260	600	PN 10
DN 250	315 – 325	600	PN 10
DN 300	Na zamówienie
